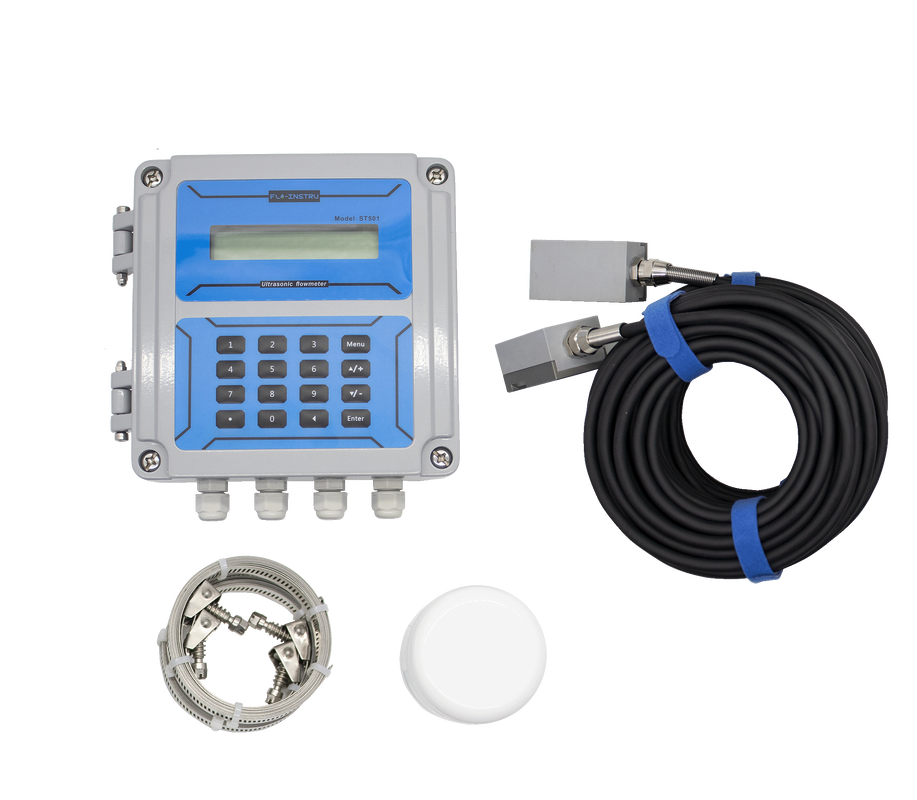

Débitmètre ultrasonique ST501 avec transducteur à pince, communication RS485 et alimentation 24V DC

Le débitmètre ultrasonique stationnaire ST501 s'intègre à votre système de gestion pour fournir des services de mesure à distance pour les applications de purification d'eau industrielle et de gestion des eaux usées.

• Mesure le débit réel et la consommation totale de divers liquides
• Aucune perte de contrôle de processus, optimisation des actifs et de l'efficacité, aucun temps d'arrêt ou dépense lié à l'étalonnage
• Les algorithmes de traitement adaptatif du signal optimisent les performances, garantissant des mesures précises même dans des conditions d'écoulement difficiles
• Interface d'affichage claire et écran LCD avec fonction d'alarme, facile à utiliser et à déboguer
• Utilise la technologie ultrasonique à temps de transit pour réaliser une mesure de débit bidirectionnelle en mesurant précisément les temps de parcours du signal ultrasonique
• Exploitez les capacités d'enregistrement de données pour analyser les tendances de débit historiques en vue d'optimiser le système
• Clavier intégré et système de menu simple pour une programmation rapide du diamètre du tuyau, du matériau, du type de liquide et des unités de mesure

Le débitmètre ultrasonique à temps de transit, également connu sous le nom de débitmètre ultrasonique à temps de vol (TVT), est une technologie de mesure de débit non intrusive largement utilisée pour les applications de liquides propres. Il fonctionne sur le principe de la mesure de la différence de temps entre les signaux ultrasoniques transmis dans le sens de l'écoulement et à contre-courant.

Ouvrez le couvercle situé en bas à droite pour vous connecter à la borne d'alimentation CC. Suivez le schéma de câblage pour connecter : entrée RTD (uniquement pour le modèle énergie), RS485, 4-20mA, transducteur (transducteur amont, transducteur aval), sortie relais, sortie OCT.

Pour câble de transducteur à double blindage : "+" sur le fil bleu, "-" sur le fil blanc et "blindage" sur le blindage.

Le débitmètre ultrasonique fixe ST501 est équipé de plusieurs options de communication et de sortie pour assurer une intégration transparente dans divers systèmes de contrôle industriels. Ces sorties permettent l'acquisition de données en temps réel, la surveillance à distance et le contrôle des processus liés au débit.
