Name: FL101 pince sur l'eau refroidie par débitmètre à ultrasons
Brand: Flo-Instruments Co., Ltd
SKU: FL101
Price: Négociable USD
Availability: InStock

Détails de produit

Lieu d'origine: Shenzhen, Chine

Nom de marque: Flo-Instru

Certification: ISO:9001, CE

Numéro de modèle: FL101

Conditions de paiement et d'expédition

Quantité de commande min: 1

Détails d'emballage: Emballage conventionnel

Délai de livraison: 3-5 jours ouvrables

Conditions de paiement: T/T

Obtenez le meilleur prix

Détails de produit

Description de produit

Mettre en évidence:
                                                                                                                                                                                                                                                Débitmètre ultrasonique à pince avec alimentation 24 V CC, Débitmètre à ultrasons en ligne avec interface de communication RS485, Débitmètre FL101 de précision ± 1


Alimentation:	24 V CC	Interface de communication:	RS485, prise en charge du protocole Modbus RTU
Plage de débit:	0.1m/s ~ 10m/s	Précision:	±1,0 %
Plage de diamètre de tuyau:	Le produit doit être présenté dans un emballage de qualité supérieure.	Afficher:	Écran LCD 1,54'' 240*240 IPS, rotation à 360°

Alimentation:	24 V CC
Interface de communication:	RS485, prise en charge du protocole Modbus RTU
Plage de débit:	0.1m/s ~ 10m/s
Précision:	±1,0 %
Plage de diamètre de tuyau:	Le produit doit être présenté dans un emballage de qualité supérieure.
Afficher:	Écran LCD 1,54'' 240*240 IPS, rotation à 360°

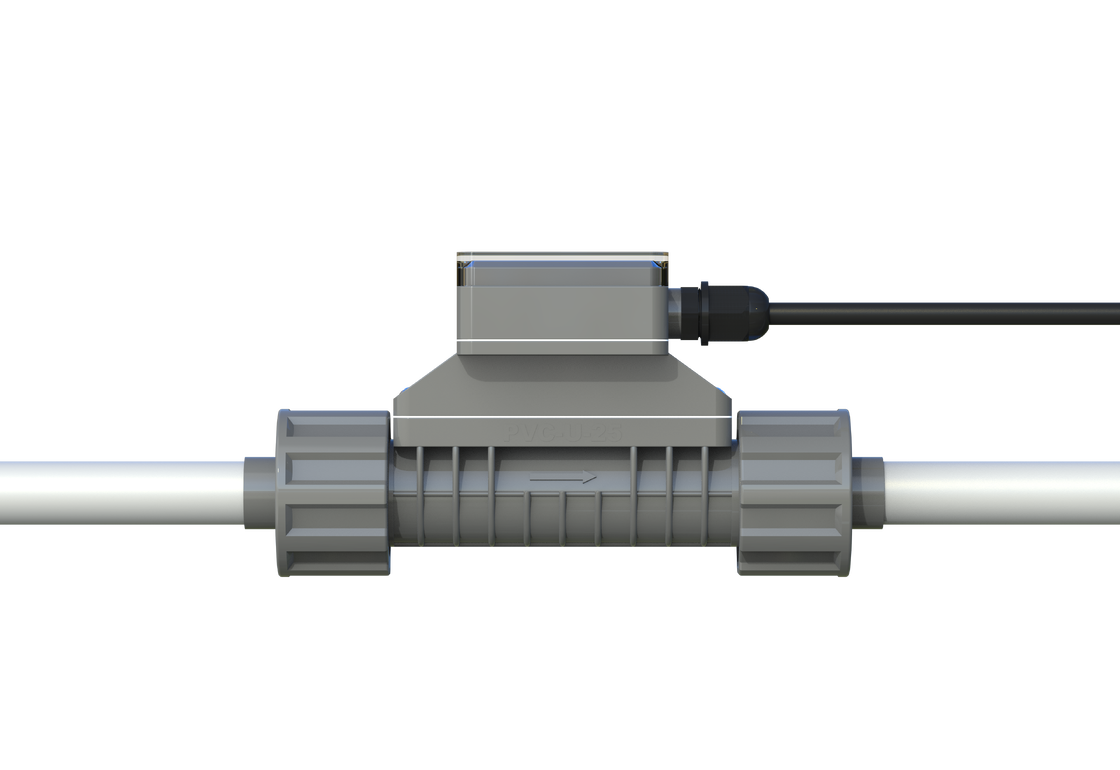

FL101 pince sur l'eau refroidie par débitmètre à ultrasons

FL101 Débitmètre à ultrasons à bride Eau glacée

Présentation du produit

FL101 Débitmètre à ultrasons en ligne

Le FL101 est spécialement conçu pour mesurer le débit de divers liquides dans les pipelines, permettant une mesure de débit en temps réel dans les processus de production. L'instrument émet des signaux numériques, des signaux analogiques, et plus encore pour faciliter la mesure et le contrôle des processus de production.

Avec les exigences de mise à niveau industrielle, les instruments nécessitent des sorties riches pour réaliser l'automatisation. Les débitmètres traditionnels ont souvent des sorties limitées qui ne peuvent pas répondre aux besoins sur site et nécessitent un remplacement aux positions d'origine. Flo-Instruments a introduit un débitmètre en ligne doté d'une conception de tuyau entièrement droit sans perte de pression, d'une connexion à double union et d'une installation simple.

Avantages clés

Technologie de mesure avancée

Puce de mesure avancée intégrée avec une résolution temporelle allant jusqu'à 20 ps

Affichage OLED à quatre lignes
Données de date/signal/instantanées/accumulées
Visibilité claire dans les environnements peu éclairés et sombres

Interface conviviale

Méthode de menu innovante avec liste déroulante

Quatre boutons tactiles pour une configuration facile
Commutation simplifiée/traditionnelle/anglaise

Construction robuste

Indice de protection IP66
Structure moulée par injection
Connexion à double union pour une installation facile et fiable

Dimensions du produit

Modèle	Diamètre nominal du tuyau	L	A	B	C	D
PVC-U-20	DN15	146	182	53.5	93.7	20
PVC-U-25	DN20	149	189	57.3	98.2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118.5	40

Unité: mm

Remarque:"L" est la longueur de la section de tuyau coupée lors de l'installation ; "D" est le diamètre extérieur de la section de tuyau installée.

Médias compatibles

Depuis son introduction sur le marché, ce produit a été largement utilisé dans l'industrie des équipements de nettoyage. En raison de sa simplicité d'installation et d'utilisation, ainsi que de ses performances de mesure fiables, il a été continuellement promu dans de nouvelles industries.

Principales industries: semi-conducteurs, alimentation, médecine, eau potable, détergents, impression et teinture, produits chimiques, etc.

Exemples de médias mesurés:

Acide sulfurique dilué
Alcool
Hydrocarbure
Alcool
Chlorure de sodium
Carbonate de sodium
Triéthylamine
Éthylènediamine
Oxyde de propylène, etc.

À mesure que le marché s'étend, nous continuons à découvrir davantage de médias mesurables. Nous encourageons les utilisateurs à partager des applications supplémentaires pour nous aider à enrichir et améliorer continuellement nos produits.

Détermination des médias mesurables:

Le débit du milieu dans le pipeline est stable
La pression est maintenue à 0,3 MPa
Aucune bulle (cavitation) ne sera générée en raison du débit

De nombreux autres médias ont été mesurés - bienvenue à consulter pour des applications spécifiques.

Spécifications techniques

Nom du produit	FL101 Débitmètre à ultrasons en ligne
Précision	±1,0 % (0,3 m/s ~ 5,0 m/s)
Vitesse d'écoulement	0,1 m/s ~ 10,0 m/s
Linéarité	±1,0 % (0,3 m/s - 5,0 m/s)
Répétabilité	0,40 %
Temps de réponse	500 ms
Affichage de l'écran	Écran LCD IPS 1,54'' 240*240 rotation à 360° (pour une lecture facile)
Langue du menu	Chinois simplifié/Chinois traditionnel/Anglais
Unité d'affichage	Prend en charge la sélection des unités métriques et impériales, m³/h, LPM, ml/min, GPM, LPH, l'unité par défaut en usine est LPM
Données d'affichage	Débit instantané, vitesse d'écoulement instantanée, volume net cumulé, volume cumulé unique, valeur maximale quotidienne, valeur minimale quotidienne, volume cumulé quotidien/mensuel/annuel
Totalisateur	Totalisateur de débit à 7 chiffres
Données cumulées	10 ans 64 mois 64 jours
Touche de fonctionnement	Quatre boutons tactiles
Batterie du calendrier	CR1220
Alimentation	24 VDC @ 3 W
Sortie analogique	4-20 mA, charge maximale 600 Ω
Interface de communication	RS485, prend en charge le protocole ModBus RTU
Sortie relais	(Optionnel) 30 VDC @ 1 A, fréquence de commutation inférieure à 2 Hz
Médias	Eau, solutions, réactifs chimiques (impuretés ≤ 4 %), etc.
Niveau de protection	IP66
Méthode d'installation	Les sections de tuyau sont intégrées, et les tuyaux en PVC-U sont connectés par des unions (raccords coulissants)
Taille du tuyau	OD20 (DN15-1/2"), OD25 (DN20-3/4"), OD32 (DN25-1"), OD40 (DN32-1-1/4")
Matériau de la section de tuyau	UPVC
Température du média	0°C-60°C
Température de fonctionnement	-10°C-50°C
Humidité ambiante	Humidité relative 0 %-95 %, sans condensation
Viscosité applicable	<300 cSt (mm²/s)
Longueur du câble	Standard : 2 m (6,6 pieds). Peut être rallongé jusqu'à 20 m (66 pieds)

Guide d'installation

Étape 1 : Coupe du tuyau

Selon les exigences de sélection du point d'installation, coupez une section du tuyau à l'emplacement d'installation.

Étape 2 : Insérez les écrous dans le tuyau

Dévisser les deux écrous du compteur et les insérer dans le tuyau.

Étape 3 : Collez les raccords de tuyau

Appliquez de la colle PVC sur les deux raccords de tuyau de l'instrument et insérez-les dans les tuyaux.

Étape 4 : Installez le débitmètre

Placez le compteur au milieu et serrez l'écrou pour terminer l'installation ; faites attention au sens de l'écoulement pendant l'installation.

Étape 5 : Mise sous tension et fonctionnement

Connectez l'autre extrémité du câble à une alimentation 24 V CC, mettez sous tension et observez.

Emballage et accessoires

Informations de commande

FL101	Code	Plage de taille de tuyau [DN & Pouce & OD]
	A	DN15 \| 1/2" \| OD20
	B	DN20 \| 3/4" \| OD25
	C	DN25 \| 1" \| OD32
	D	DN32 \| 1-1/4" \| OD40

Code	Mode de sortie
1	4-20 mA, RS485, Relais

Code	Longueur du câble
L	6,6 pieds (2 m) (si aucun choix, il sera par défaut)
L+	Sur demande autres longueurs

Exemple d'informations de commande complètes : FL101 | A | 1 | L
