Name: ST502 pinceau sur débitmètre pour huile
Brand: Flo-Instruments Co., Ltd
SKU: ST502
Price: Négociable USD
Availability: InStock

Détails de produit

Lieu d'origine: Shenzhen

Nom de marque: Flo-Instru

Certification: CE; ISO9001

Numéro de modèle: ST502

Conditions de paiement et d'expédition

Quantité de commande min: 1

Détails d'emballage: Emballage conventionnel

Délai de livraison: 3-5 jours ouvrables

Conditions de paiement: T/T

Obtenez le meilleur prix

Détails de produit

Description de produit

Mettre en évidence:
                                                                                                                                                                                                                                                Débitmètre ultrasonique d'alimentation 24 V CC, Débitmètre à pince de taille de tuyau DN25-DN5000, Débitmètre ST502 de répétabilité de 0


Sortir:	4-20mA, sortie d'impulsion OCT, sortie de relais, RS-232 / RS-485, temp. saisir	Taille du tuyau:	DN25 à DN5000
Température des transducteurs:	-40 ℉ ~ +140 ℉ (-40 ℃ ~ +60 ℃)	Alimentation:	24 V CC
Répétabilité:	0,15%	plage de vitesse:	0,03 ~ ± 40 pieds/s (0,01 ~ ± 12 m/s)

Sortir:	4-20mA, sortie d'impulsion OCT, sortie de relais, RS-232 / RS-485, temp. saisir
Taille du tuyau:	DN25 à DN5000
Température des transducteurs:	-40 ℉ ~ +140 ℉ (-40 ℃ ~ +60 ℃)
Alimentation:	24 V CC
Répétabilité:	0,15%
plage de vitesse:	0,03 ~ ± 40 pieds/s (0,01 ~ ± 12 m/s)

ST502 pinceau sur débitmètre pour huile

Débitmètre à bride ST502 pour huile

Présentation du produit

Le débitmètre ultrasonique ST502 utilise la méthode du temps de transit pour mesurer le débit de liquides dans les systèmes industriels, fournissant des données de débit de haute précision grâce à des transducteurs à bride qui n'entrent jamais en contact avec le fluide.

Caractéristiques principales

Mesure le débit réel et la consommation totale de divers liquides
Processus usiné CNC avec technologie d'ouverture magnétique
Algorithmes de traitement de signal adaptatifs pour les conditions de débit difficiles
Écran LCD clair avec fonction d'alarme et fonctionnement simple
Mesure de débit bidirectionnelle utilisant la technologie ultrasonique à temps de transit
Carte SD 2G intégrée pour l'analyse des données historiques de débit
Système de menu simple pour une configuration rapide

Principe de mesure - Technologie TVT

La technologie TVT (Transit-Time Vortex) combine les ultrasons à temps de transit avec le phénomène d'évanouissement des tourbillons, offrant une précision et une polyvalence inégalées dans la mesure de débit ultrasonique.

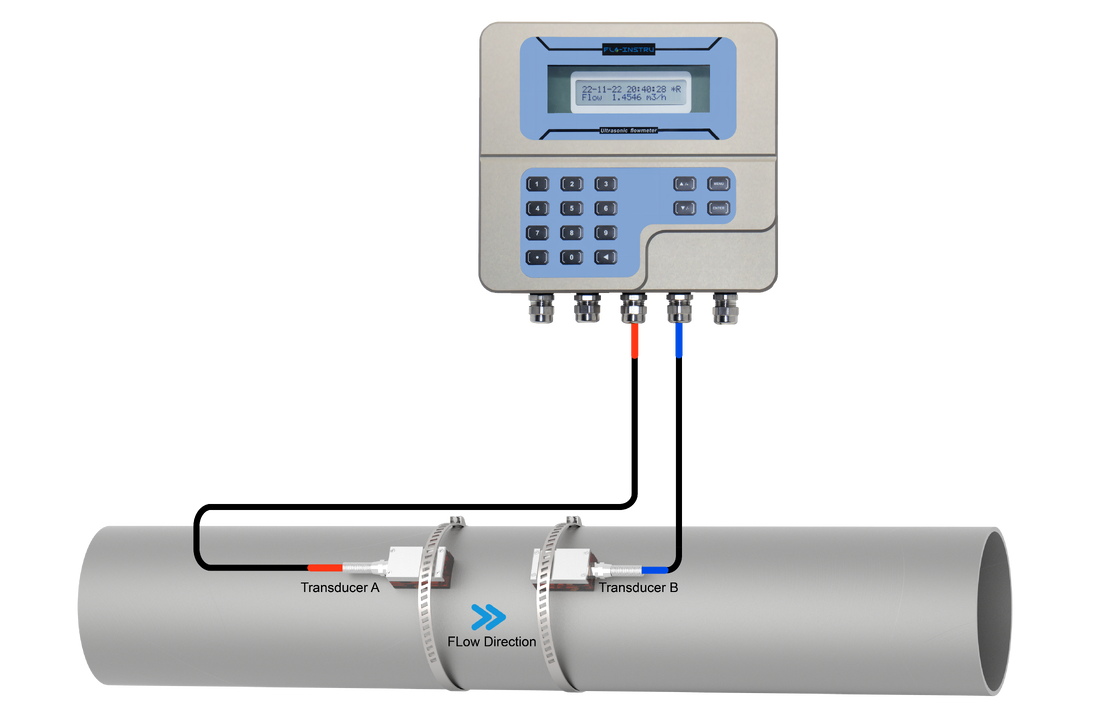

L'appareil utilise des transducteurs ultrasoniques installés à l'extérieur du tuyau. Un transducteur envoie des impulsions en aval avec le flux, tandis que l'autre envoie en amont contre le flux. La différence de temps entre les signaux est proportionnelle à la vitesse du flux.

Spécifications de performance

Paramètre	Spécification
Plage de vitesse	0.03 ~ ±40ft/s (0.01 ~ ±12m/s)
Précision	±0.5%
Taille du tuyau	1"~200" (25mm~5000mm)
Répétabilité	0.15% de la valeur mesurée
Linéarité	±1.0%
Compatibilité des fluides	Eau, eau de mer, huile, alcool...
Matériau du tuyau	PVC, acier inoxydable, acier au carbone, cuivre...

Spécifications fonctionnelles

Fonctionnalité	Spécification
Communication	ModBus RS485
Sortie analogique	4~20mA, charge max 750Ω
Sortie impulsionnelle	0~9999Hz, OCT
Sortie relais	max 1Hz (1A@125V AC ou 2A@30V DC)
Alimentation	24V DC/1A max
Plage de température	-40°F~140°F (-40°C~60°C)
Humidité	Jusqu'à 99% HR, sans condensation

Dimensions du produit

Émetteur

Transducteur normal

Transducteur haute température

Transducteur ultra haute température

Affichage du produit

Fonctions de communication et de sortie

Le ST502 offre plusieurs options de communication et de sortie pour une intégration transparente dans les systèmes de contrôle industriels, permettant l'acquisition de données en temps réel et la surveillance à distance.

Résumé des capacités de sortie

Type de sortie	Fonction	Exemples d'application
RS485 (Modbus)	Communication numérique	Surveillance à distance, SCADA, intégration système
4-20mA	Entrée/sortie analogique	Entrée PLC, retour de processus, systèmes DCS
Impulsion OCT	Sortie de totalisation du débit	Contrôleurs de lot, compteurs d'énergie, enregistreurs de débit
Relais	Sortie d'alarme/de contrôle	Déclenchement d'alarmes, vannes/pompes de contrôle, protection de sécurité du débit

Schéma de câblage

Méthodes d'installation

Méthode V Méthode standard fournissant des lectures précises pour les diamètres de tuyaux de 25 mm à 400 mm (1"~16"). Nécessite une installation correcte des transducteurs au centre du tuyau avec un espacement égal.
Méthode Z Utilise des signaux transmis directement avec moins d'atténuation. Convient aux diamètres de tuyaux de 100 mm à 3000 mm (4"~120").
Méthode N Les ondes sonores traversent le fluide deux fois et rebondissent trois fois sur les parois du tuyau. Convient aux petits diamètres de tuyaux, améliorant la précision en prolongeant la distance de transit.
Méthode W Les ondes sonores traversent le fluide quatre fois et rebondissent quatre fois sur les parois du tuyau. Convient aux très petits tuyaux (diamètres inférieurs à 50 mm, 2").
