Débitmètre ultrasonique compact TM605 avec conception à pince, écran OLED et communication RS485

Name: Débitmètre ultrasonique compact TM605 avec conception à pince, écran OLED et communication RS485
Brand: Flo-Instruments Co., Ltd
SKU: Pour les véhicules à moteur
Availability: InStock

Détails de produit

Lieu d'origine: Shenzhen, Chine

Nom de marque: Flo-Instru

Certification: ISO:9001, CE

Numéro de modèle: Pour les véhicules à moteur

Conditions de paiement et d'expédition

Quantité de commande min: 1

Détails d'emballage: Emballage conventionnel

Délai de livraison: 3-5 jours ouvrables

Conditions de paiement: T/T

Obtenez le meilleur prix

Détails de produit

Description de produit

Mettre en évidence:

Afficher:	Écran d'affichage en matrice de points OLED 320*240	Alimentation:	24 V CC
Plage de diamètre de tuyau:	DN6 DN100	Interface de communication:	Interface de communication RS485, prise en charge du protocole Modbus
Plage de débit:	0La fréquence d'écoulement de l'air doit être supérieure ou égale à 0,8 m/s.	Précision:	± 2%

Afficher:	Écran d'affichage en matrice de points OLED 320*240
Alimentation:	24 V CC
Plage de diamètre de tuyau:	DN6 DN100
Interface de communication:	Interface de communication RS485, prise en charge du protocole Modbus
Plage de débit:	0La fréquence d'écoulement de l'air doit être supérieure ou égale à 0,8 m/s.
Précision:	± 2%

Débitmètre ultrasonique compact TM605 avec conception à pince, écran OLED et communication RS485

Système de gestion de la climatisation et du bâtiment avec débitmètre compact à ultrasons TM605

Vue d'ensemble du produit

Le débitmètre à ultrasons compact TM605 est un débitmètre à ultrasons compact à pinceau conçu pour les systèmes d'automatisation des bâtiments,fournir un contrôle renforcé des applications de climatisation et de gestion des bâtiments.

Description du produit

Le TM605 est un débitmètre à ultrasons intégré spécialement conçu pour les tuyaux de petits à moyens diamètres.Utilisation du principe ultrasonique de la méthode de différence de temps de transit, le TM605 envoie et reçoit des signaux ultrasoniques à travers ses capteurs.la différence entre les mesures en amont et en aval permet des calculs précis du débit et de la vitesse.

Avantages et caractéristiques

Conception de la structure unique:La conception en acier magnétique circulaire permet un verrouillage automatique du clip pendant l'installation.
Écran d'affichage coloré:Il dispose d'un écran LCD IPS populaire pour une lecture facile des données, même dans des environnements à faible luminosité.
Graphique de courbe de flux/colonne:Équipé d'un graphique de colonne débit/température total et d'un graphique de courbe de débit en temps réel pour une visualisation claire des changements de débit en temps réel.
Affichage de la température:La sonde de température intégrée située au bas de l'unité d'affichage mesure en temps réel la température des parois des tuyaux pendant le débit du liquide, affichée dans l'interface de données débit/vitesse.
Option de menu facile:La configuration et les modifications de paramètres simples via quatre touches.
Compatibles avec divers matériaux et liquides:Convient pour mesurer différents liquides propres et matériaux de tuyauterie.

Spécifications techniques

Spécification	Détails
Taux de vitesse	0.328 pieds/s ± 16 pieds/s (0,1 m/s ± 5 m/s)
Précision	± 2,0%
Taille du tuyau	DN6 DN8 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
Compatibilité avec les liquides	L'eau ordinaire, l'eau de mer, l'eau chaude ou de refroidissement, l'alcool, etc.
Matériau des tuyaux	PVC, acier inoxydable, acier au carbone, cuivre, etc.
Énergie	24 V de courant continu, maximum 500 mA
La communication	Prise en charge du protocole MODBUS, RS485
Sortie analogique	4 à 20 mA, maximum 750Ω
Sortie d'alarme	Fonction d'alarme de relais, limite supérieure et inférieure OCT
Affichage	Écran d'affichage en matrice de points OLED 320*240
Panneau des touches	Quatre boutons tactiles
Unité de débit	Prise en charge de la sélection des unités métriques: M3 (m3), litres (l), gallons (gal)
Unité de temps	/heure, /min (par défaut d'usine: mètres cubes par heure)
Autres caractéristiques	Total des flux quotidiens, mensuels et annuels
Plage de température	L'ambiance: 32°F+122°F (0°C+50°C) Pour les émissions de CO2 de l'eau de mer, la température maximale de l'eau de mer est fixée au niveau de l'eau de mer.
Humidité ambiante	RH 0·95%, pas de condensation
Matériel de logement	Alliages d'aluminium, usinage CNC
Taux de protection	Pour la protection contre la corrosion
Longueur du câble	6.6 pieds (2 m) standard

Tableau de référence de l'amplitude des tuyaux et de l'amplitude du débit

Diamètre	DN	Dans.	Plage de diamètre (mm)	Min (m3/h)	Max (m3/h)	Min (L/min)	Max (L/min)
Φ9.53	DN6	1/8"	9 à 12	0.02	0.7	0.4	12
Φ12.7	DN8	Un quart de pouce	12 à 15	0.05	1.7	0.9	28
Φ15	DN10	3/8"	15 à 18	0.09	3.0	1.5	49
Φ20	DN15	Une demi-pouce.	18 à 21	0.06	3.2	1.1	53
Φ25	DN20	3/4"	21 à 28	0.11	5.7	1.9	94
Φ32	DN25	1 pouce	28 à 36	0.18	8.8	2.9	147
Φ40	DN32	1 à 4 pouces.	36 à 44	0.29	14	4.8	241
Φ50	DN40	1 à 2 pouces	44 à 52	0.45	23	7.5	377
Φ63	DN50	2 "	52 à 66	0.71	35	12	589
Φ75	DN65	2 1/2 "	66 à 80	1.2	60	20	995
Φ90	DN80	3 pouces	80 à 95	1.8	90	30	1508
Φ110	DN100	4 pouces	100 à 115	2.8	141	47	2356

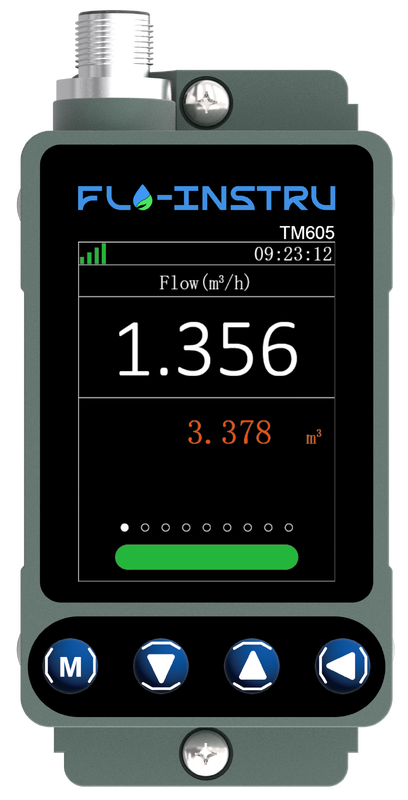

Images du produit
