PH301 Débitmètre ultrasonique portable pour vérification du débit de champ

Débitmètres à ultrasons portables PH301

Surveillez le débit de liquide à tout moment.

Introduction

Le PH301 de Flo-Instruments est un débitmètre à ultrasons portable très précis et non invasif pour la mesure du débit de liquide. PH301utilise la technologie de traitement du signal numérique la plus fiable, transmettant la mesure du débit pour une large gamme de tailles de liquides et de tuyaux avec une précision et une fiabilité élevées.

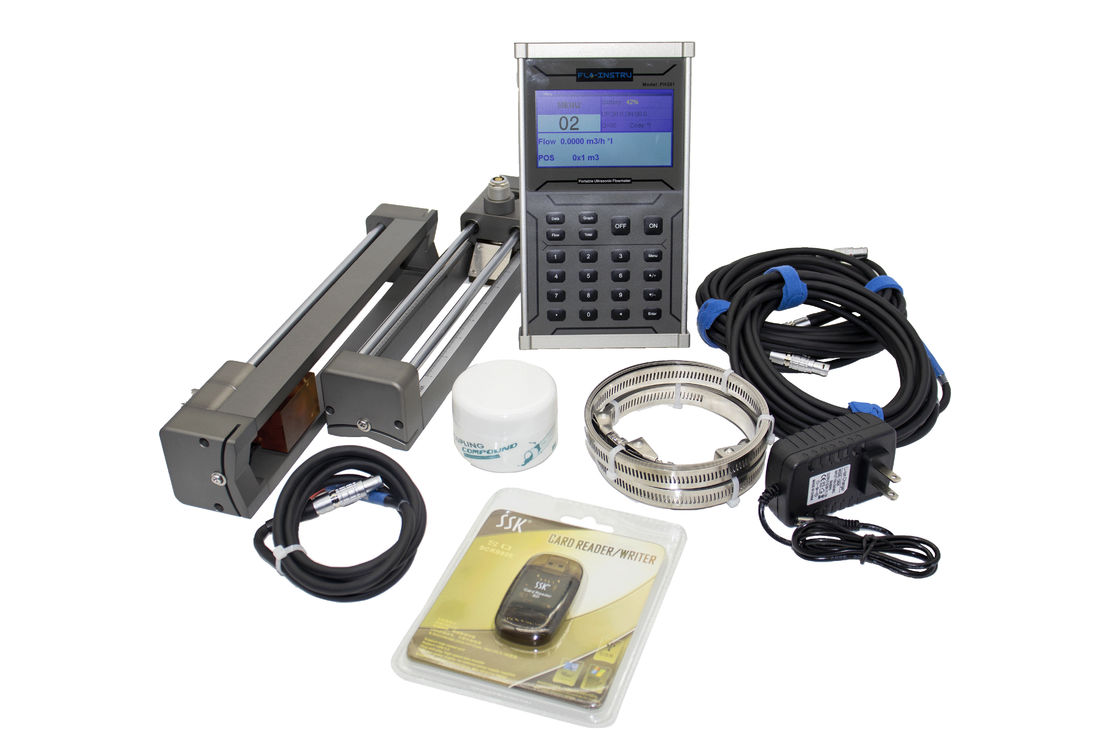

Le PH301 est l'outil idéal pour tester et valider le débit. Le compteur portable fonctionnant sur batterie utilise des transducteurs à pince pour mesurer le débit à travers la paroi du tuyau. Un ensemble de transducteurs est fourni pour des performances optimales avec des tuyaux allant de 1" à 200" de diamètre, et il fonctionne avec les matériaux de tuyaux les plus couramment utilisés et d'autres matériaux spéciaux.

Un écran propre et grand permet aux utilisateurs de saisir plus facilement le diamètre du tuyau, l'épaisseur de la paroi et le matériau du tuyau dans le compteur. Le PH301 peut être alimenté jusqu'à 12 heures grâce à la batterie intégrée et rechargeable. La surveillance du flux au fil du temps est facilitée grâce à l'enregistreur de données intégré. La carte SD 2G peut contenir jusqu'à 512 fichiers avec des intervalles allant de 1 seconde à 86 400 secondes. Ces données peuvent être téléchargées sur votre PC via une clé USB.

Le PH301 est doté d'un niveau de protection élevé pour l'émetteur IP65 et le transducteur IP68 et prend en charge la mesure bidirectionnelle avec fonction de totalisation. De plus, c'est en option un rail de guidage magnétique ou un accessoire de montage par sangles tubulaires.

Caractéristiques

• Idéal pour surveiller et mesurer le débit

Les transducteurs à pince permettent une installation rapide sans arrêt, sans perçage et sans chute de pression. Chaque compteur est fourni avec une carte SD intégrée, ce qui en fait une solution idéale pour surveiller le débit dans le temps. La mallette de transport entièrement équipée comprend un ensemble complet d'outils de mesure et la batterie interne rechargeable en fait le débitmètre idéal à emporter partout.

• Fonctionne avec des matériaux multi-tuyaux

Il est conçu pour fonctionner avec de nombreux matériaux de tuyaux différents, notamment le PVC, l'acier au carbone, l'acier inoxydable, le cuivre, le PE, le PEHD, la fonte ductile, l'aluminium, l'amiante et la fibre de verre-époxy.

• Simple à configurer et à utiliser

Le PH301 est facilement configuré grâce à un écran coloré TFT de 4,3 pouces et 22 touches tactiles. Entrez quelques paramètres clés et l’écran d’affichage affichera la distance de séparation correcte du transducteur.

• L'affichage alphanumérique et de la courbe de débit complète le tableau

Un grand écran LCD multifonction présente les données mesurées sous forme alphanumérique et graphique. Les fonctions alphanumériques standard incluent la vitesse d'écoulement, le débit et le débit totalisé en unités anglaises (États-Unis) ou métriques. En mode graphique, l'écran LCD affiche à la fois les données en temps réel et enregistrées, ce qui est très utile pour examiner les données et observer les tendances sur le site.

Principe

• Introduction à la TVT

La technologie TVT (Transit-Time Vortex) représente une approche de pointe en matière de mesure de débit par ultrasons, combinant les principes des ultrasons à temps de transit avec la capacité d'exploiter le phénomène de perte de vortex, offrant ainsi une précision et une polyvalence inégalées dans les débitmètres à ultrasons. Cette technologie d'intégration innovante améliore la précision, la polyvalence et les performances des débitmètres à ultrasons, les rendant ainsi adaptés à une large gamme d'applications dans diverses industries et constitue une solution précieuse pour les industries nécessitant des mesures de débit précises dans diverses conditions de débit.

• Précision améliorée dans les flux turbulents :

La technologie TVT excelle dans les applications où les conditions d'écoulement du fluide varient entre laminaire et turbulent. L'incorporation de données sur l'élimination des vortex améliore la précision dans les environnements d'écoulement difficiles.

• Polyvalence dans les types de fluides :

La technologie TVT est polyvalente et adaptée à une large gamme de types de fluides, y compris des liquides de viscosités et de densités variables.
