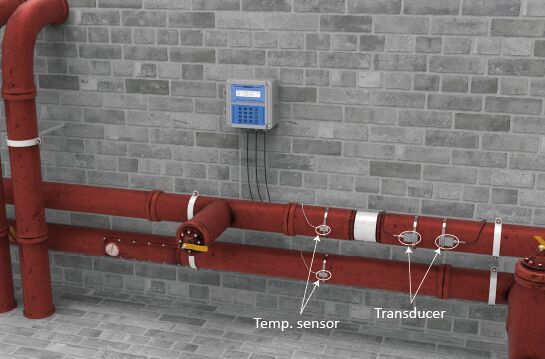

ST502 Compteur d'énergie par ultrasons pour systèmes de refroidissement urbain

Compteur d'énergie ultrasonique ST501-PT100

Compteurs d'énergie à ultrasons de type pincequi utilisent des méthodes de temps de transit pour mesurer le débit.

Introduction

Le compteur d'énergie à ultrasons ST501 utilise la technologie de traitement du signal numérique la plus fiable, transmettant la mesure du débit pour une large gamme de tailles de liquides et de tuyaux avec une précision et une fiabilité élevées. Combinant un transducteur aux performances exceptionnelles avec un matériau de niveau industriel supérieur, Flo-Instruments peut fonctionner longtemps sans aucun souci.

Les sélections claires de l'affichage du menu rendent l'utilisation des instruments très pratique. Les transducteurs à pince rendent l'unité plus flexible sur une large gamme d'applications.

Le compteur d'énergie à ultrasons ST501 est basé sur la technologie Transit-Time, qui offre une précision de mesure élevée. Le ST501 utilise un transducteur à pince, qui peut collecter des données de débit simplement en le serrant à l'extérieur du tuyau, et il n'entrera jamais en contact avec le fluide et ne provoquera pas de pollution liquide, de réduction de pression, de fuite, etc.

Avantages

• Mesure le débit réel et la consommation totale de divers liquides
• Aucune perte de contrôle du processus, optimisation des actifs et de l'efficacité, pas de temps d'arrêt ni de dépenses liées à l'étalonnage
• Les algorithmes de traitement adaptatif du signal optimisent les performances, garantissant des mesures précises même dans des conditions d'écoulement difficiles.
• Interface d'affichage claire et écran LCD avec fonction d'alarme, facile à utiliser et à déboguer
• Utiliser la technologie ultrasonique à temps de transit afin de réaliser une mesure de débit bidirectionnelle en mesurant avec précision le temps nécessaire aux signaux ultrasoniques pour se déplacer en amont et en aval.
• Tirez parti des capacités d’enregistrement des données pour analyser les modèles de flux historiques afin d’optimiser le système.
• Clavier intégré et système de menu simple pour une programmation rapide et facile du diamètre du tuyau, du matériau du tuyau, du type de liquide et des unités de mesure.

Principe

• Introduction à la TVT

La technologie TVT (Transit-Time Vortex) représente une approche de pointe en matière de mesure de débit par ultrasons, combinant les principes des ultrasons à temps de transit avec la capacité d'exploiter le phénomène de perte de vortex, offrant ainsi une précision et une polyvalence inégalées dans les débitmètres à ultrasons. Cette technologie d'intégration innovante améliore la précision, la polyvalence et les performances des débitmètres à ultrasons, les rendant ainsi adaptés à une large gamme d'applications dans diverses industries et constitue une solution précieuse pour les industries nécessitant des mesures de débit précises dans diverses conditions de débit.

L'appareil dispose d'une paire (ou plus) de transducteurs ultrasoniques installés à l'extérieur du tuyau (à pince) ou insérés en ligne. Un transducteur envoie une impulsion ultrasonore en aval avec le flux, tandis que l'autre l'envoie en amont, à contre-courant. Étant donné que le mouvement du fluide affecte le temps de transit des ultrasons, la différence de temps entre les deux signaux est directement proportionnelle à la vitesse d'écoulement.

Caractéristiques

Dimension du produit

Émetteur

Transducteur

Temp. Transducteur

Affichage du produit

Fonctions de communication et de sortie

Le débitmètre à ultrasons fixe ST501 est équipé de plusieurs options de communication et de sortie pour garantir une intégration transparente dans divers systèmes de contrôle industriel. Ces sorties permettent l'acquisition de données en temps réel, la surveillance à distance et le contrôle des processus liés aux flux.

Résumé des capacités de sortie

Schéma de câblage

Méthodes d'installation

La méthode V est considérée comme la méthode standard. Il donne généralement une lecture plus précise et est utilisé sur des diamètres de tuyaux allant de 25 mm à 400 mm (1 ~ 16") environ. En outre, il est pratique à utiliser, mais nécessite toujours une installation correcte du transducteur, un contact sur le tuyau au niveau de l'axe central du tuyau et un espacement égal de chaque côté de l'axe central.
Le signal transmis dans une installation selon la méthode Z présente moins d'atténuation qu'un signal transmis avec la méthode V. En effet, la méthode Z utilise un signal directement transmis (plutôt que réfléchi) qui traverse le liquide une seule fois. La méthode Z est capable de mesurer des diamètres de tuyaux allant de 100 mm à 3 000 mm (4"~120").
Avec la méthode N, les ondes sonores traversent deux fois le fluide et rebondissent trois fois sur les parois des canalisations. Il convient à la mesure de petits diamètres de tuyaux. La précision des mesures peut être améliorée en prolongeant la distance de transit avec la méthode N (peu couramment utilisé).
Comme pour la méthode N, la précision des mesures peut également être améliorée en prolongeant la distance de transit avec la méthode W. L'onde sonore traverse le fluide quatre fois et rebondit quatre fois sur les parois des tuyaux. Il convient aux très petits tuyaux (diamètres inférieurs à 50 mm, 2").
