ST502 Débitmètre ultrasonique à pinceau précis et flexible pour diverses applications

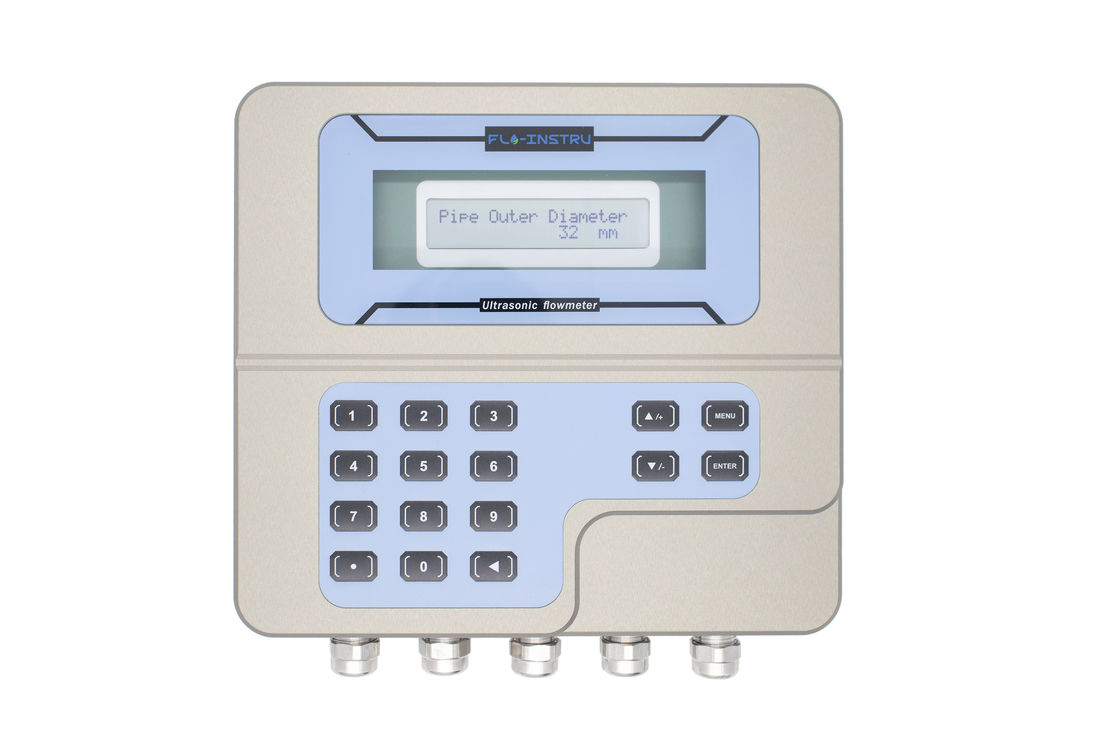

Débitmètre ultrasonique à pince ST502

Débitmètres ultrasoniques qui utilisent des méthodes de temps de transit pour mesurer le débit.

Introduction

Le débitmètre ultrasonique ST502 utilise la technologie de traitement du signal numérique la plus fiable, transmettant la mesure du débit pour une large gamme de liquides et de tailles de tuyaux avec une grande précision et fiabilité. Combiné au transducteur aux performances exceptionnelles avec un matériau de niveau industriel supérieur, Flo-Instruments pourrait fonctionner longtemps sans aucun souci.

Les sélections d'affichage de menu claires rendent l'utilisation des instruments très pratique. Les transducteurs à pince rendent l'appareil plus flexible sur une large gamme d'applications.

Le débitmètre ultrasonique ST502 est basé sur la technologie du temps de transit, qui offre une grande précision de mesure. Le ST502 utilise un transducteur à pince, qui peut collecter les données de débit simplement en le fixant à l'extérieur du tuyau, et il n'entrera jamais en contact avec le fluide, et ne causera pas de pollution liquide, de réduction de pression, de fuite, etc.

Avantages

• Mesure le débit réel et la consommation totale de divers liquides
• Processus usiné CNC, technologie de couvercle ouvert magnétique sans vis.
• Les algorithmes de traitement du signal adaptatifs optimisent les performances, assurant des mesures précises même dans des conditions de débit difficiles
• Interface d'affichage claire et écran LCD avec fonction d'alarme, facile à utiliser et à déboguer
• Utilise la technologie ultrasonique du temps de transit afin de réaliser une mesure de débit bidirectionnelle en mesurant précisément le temps nécessaire aux signaux ultrasoniques pour se transmettre en amont et en aval
• Carte SD 2G intégrée et exploite les capacités de stockage pour analyser les données de débit historiques afin d'optimiser le système.
• Clavier intégré et système de menu simple pour une option rapide et facile du diamètre du tuyau, du matériau du tuyau, du type de liquide et des unités de mesure.

Le ST502 est un tout nouveau produit haut de gamme fabriqué en alliage d'aluminium et qui réalise une méthode de traitement CNC. Il adopte la technologie d'ouverture latérale à absorption de fer entièrement scellée, leader de l'industrie, sans aucun verrouillage par vis, et les étapes fastidieuses de vissage sont réduites. Une conception aussi pratique réalise véritablement « une ouverture en une seconde ».

Principe

• Introduction à la TVT

La technologie TVT (Transit-Time Vortex) représente une approche de pointe de la mesure de débit ultrasonique, combinant les principes des ultrasons à temps de transit avec la capacité d'exploiter le phénomène de détachement de vortex, offrant une précision et une polyvalence inégalées dans les débitmètres ultrasoniques. Cette technologie d'intégration innovante améliore la précision, la polyvalence et les performances des débitmètres ultrasoniques, ce qui les rend bien adaptés à un large éventail d'applications dans diverses industries et constitue une solution précieuse pour les industries nécessitant des mesures de débit précises dans des conditions de débit variables.

• Précision améliorée dans les écoulements turbulents :

La technologie TVT excelle dans les applications où les conditions d'écoulement des fluides varient entre laminaire et turbulent. L'incorporation de données de détachement de vortex améliore la précision dans les environnements d'écoulement difficiles.

• Polyvalence dans les types de fluides :

La technologie TVT est polyvalente et adaptée à une large gamme de types de fluides, y compris les liquides de viscosités et de densités variables.

Le débitmètre ultrasonique Flo-Instruments ST502 offre une mesure de débit précise et reproductible pour les liquides à un prix économique. Il est fabriqué en boîtier métallique robuste. Combiné au transducteur aux performances exceptionnelles avec un matériau de qualité industrielle supérieure, il est idéal pour les tuyaux de 1 '' (25 mm) jusqu'à 200 '' (5 000 mm) de diamètre. Les capteurs IP68 faciles à installer nécessitent que ce tuyau ne soit pas coupé, réduisant ainsi les coûts d'installation et de main-d'œuvre. L'interface simple le rend très pratique à utiliser.

Spécifications
