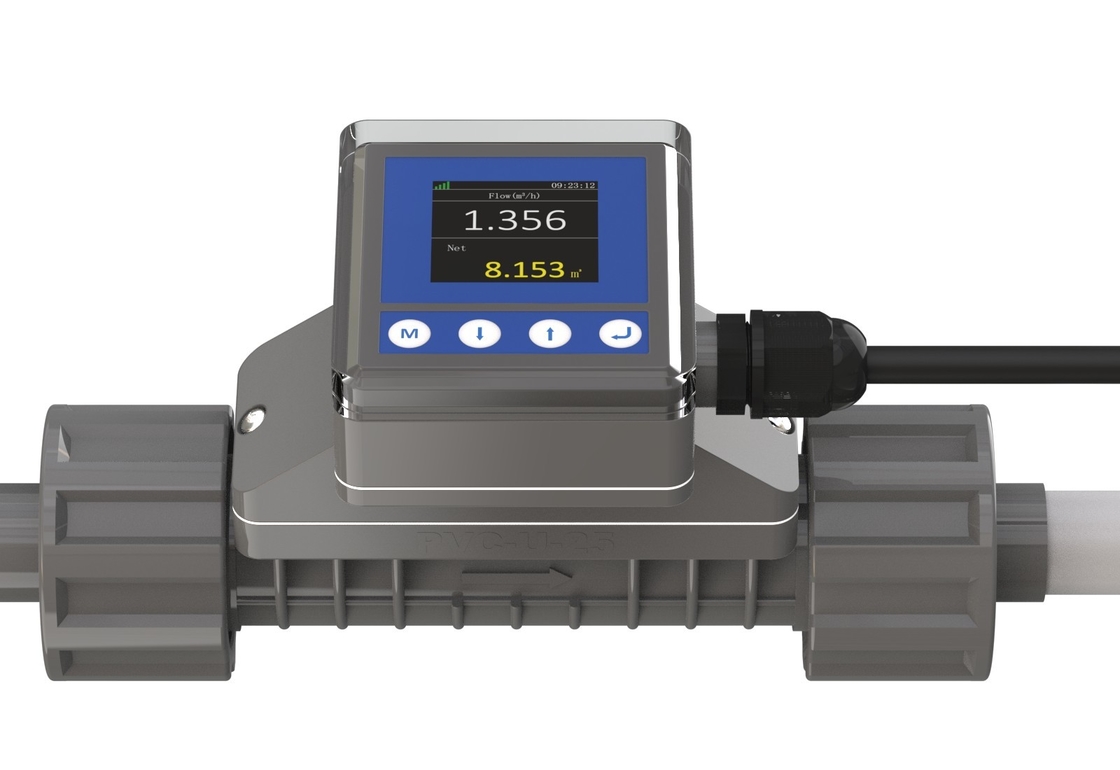

Name: FL101 Débitmètre ultrasonique en ligne pour irrigation agricole 24V DC
Brand: Flo-Instruments Co., Ltd
SKU: FL101
Availability: InStock

Détails de produit

Lieu d'origine: Shenzhen, Chine

Nom de marque: Flo-Instru

Certification: ISO:9001, CE

Numéro de modèle: FL101

Conditions de paiement et d'expédition

Quantité de commande min: 1

Détails d'emballage: Emballage conventionnel

Délai de livraison: 3 à 5 jours ouvrables

Conditions de paiement: t/t

Obtenez le meilleur prix

Détails de produit

Description de produit

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                Débitmètre à ultrasons 24 V CC, Mètre de débit d'irrigation agricole, débitmètre en ligne pour l'irrigation


Plage de débit:	0.1m/s ~ 10m/s	Précision:	±1,0 %
Région de diamètre du tuyau (facultatif):	Le produit doit être présenté dans un emballage de qualité supérieure.	Mesure du milieu:	L'eau, les solutions, les réactifs chimiques (impuretés ≤ 4%), etc.
Matériau de la section de tuyauterie (facultatif):	upvc	Interface de communication:	RS485, prise en charge du protocole Modbus RTU
Alimentation:	24 V en courant continu	Le clavier:	4 touches tactiles
Affichage:	1.54 240*240 IPS LCD 360° de rotation (pour une lecture facile)

Plage de débit:	0.1m/s ~ 10m/s
Précision:	±1,0 %
Région de diamètre du tuyau (facultatif):	Le produit doit être présenté dans un emballage de qualité supérieure.
Mesure du milieu:	L'eau, les solutions, les réactifs chimiques (impuretés ≤ 4%), etc.
Matériau de la section de tuyauterie (facultatif):	upvc
Interface de communication:	RS485, prise en charge du protocole Modbus RTU
Alimentation:	24 V en courant continu
Le clavier:	4 touches tactiles
Affichage:	1.54 240*240 IPS LCD 360° de rotation (pour une lecture facile)

FL101 Débitmètre ultrasonique en ligne pour irrigation agricole 24V DC

Débitmètre ultrasonique en ligne FL101

Informations sur le produit

Le FL101 est spécialement utilisé pour mesurer le débit de divers liquides dans les pipelines, réalisant une mesure de débit en temps réel dans le processus de production. L'instrument fournit des signaux numériques, des signaux analogiques, etc., afin de réaliser la mesure et le contrôle du processus de production.

En raison de la nécessité d'une mise à niveau industrielle, les instruments doivent avoir des sorties riches pour réaliser l'automatisation. Cependant, la sortie des débitmètres traditionnels est relativement simple et ne peut pas répondre aux besoins sur site, et il faut les remplacer à l'emplacement d'origine.

Flo-Instruments a lancé un débitmètre en ligne avec une conception de tuyau droit complet sans perte de pression, une connexion à double union et une installation simple.

Avantages

Le débitmètre ultrasonique en ligne intègre une puce de mesure avancée (résolution temporelle jusqu'à 20ps)		Affichage OLED à quatre lignes Date/signal/instantané/accumulé Clair en un coup d'œil, faible luminosité, environnement sombre, facile à lire

Méthode de menu innovante (liste déroulante) Quatre boutons tactiles pour une configuration facile Commutation de langue simplifiée/traditionnelle/anglaise		IP66 Structure de moulage par injection Connexion à double union, facile et fiable

Caractéristiques du produit

Dimension

FL101 Débitmètre ultrasonique en ligne pour irrigation agricole 24V DC 1

FL101 Débitmètre ultrasonique en ligne pour irrigation agricole 24V DC 2

Modèle	Diamètre nominal du tuyau	L	A	B	C	D
PVC-U-20	DN15	146	182	53.5	93.7	20
PVC-U-25	DN20	149	189	57.3	98.2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118.5	40
Unité : mm
Remarque :
"L" est la longueur de la section de tuyau coupée lors de l'installation ; "D" est le diamètre extérieur de la section de tuyau installée.

Milieu compatible

Depuis que le produit a été mis sur le marché, il a été largement utilisé dans l'industrie des équipements de nettoyage. En raison de son installation et de son fonctionnement simples, et de ses performances de mesure fiables, il a été continuellement promu dans de nouvelles industries.

Principales industries : semi-conducteurs, alimentation, médecine, eau potable, détergents, impression et teinture, produits chimiques, etc.

Les milieux que les utilisateurs ont mesurés :

Acide sulfurique dilué
Liqueur
Hydrocarbure
Alcool
Chlorure de sodium
Carbonate de sodium
Triéthylamine
Ethylènediamine
Oxyde de propylène, etc.

Au fur et à mesure que le marché se développe, nous constaterons qu'il y aura de plus en plus de milieux à mesurer. Nous espérons que les utilisateurs partageront davantage d'applications afin que nous puissions continuellement enrichir et améliorer nos produits.

Détermination des milieux mesurables :

Le débit du milieu dans le pipeline est stable
La pression est maintenue à 0,3 MPa
Aucune bulle (cavitation) ne sera générée en raison du débit

Il existe de nombreux autres milieux qui ont été mesurés, n'hésitez pas à consulter.

Informations techniques

Paramètre

Nom du produit	Débitmètre ultrasonique en ligne FL101
Précision	±1,0 % (0,3 m/s ~ 5,0 m/s)
Vitesse d'écoulement	0,1 m/s ~ 10,0 m/s
Linéarité	±1,0 % (0,3 m/s - 5,0 m/s)
Répétabilité	0,40 %
Temps de réponse	500 ms
Affichage à l'écran	1,54’’ 240*240 IPS LCD Rotation à 360° (pour une lecture facile)
Langue du menu	Chinois simplifié/Chinois traditionnel/Anglais
Unité d'affichage	Prend en charge la sélection d'unités métriques et impériales, m³/h, LPM, ml/min, GPM, LPH, l'unité par défaut en usine est LPM
Données d'affichage	Débit instantané, vitesse d'écoulement instantanée, volume cumulé net, volume cumulé unique, valeur maximale quotidienne, valeur minimale quotidienne, volume cumulé quotidien/mensuel/annuel
Totalisateur	Totalisateur de débit à 7 chiffres
Données cumulées	10 ans 64 mois 64 jours
Touche de fonctionnement	Quatre boutons tactiles
Pile du calendrier	CR1220
Alimentation	24VDC@3W
Sortie analogique	4-20mA, charge maximale 600Ω
Interface de communication	RS485, prend en charge le protocole ModBus RTU
Sortie d'alarme	Sortie d'alarme de limite supérieure et inférieure OCT, sortie d'impulsion, etc.
Sortie relais	(Optionnel) 30VDC@1A, fréquence de commutation inférieure à 2 Hz
Milieu	Eau, solutions, réactifs chimiques (impuretés ≤ 4 %), etc.
Niveau de protection	IP66
Méthode d'installation	Les sections de tuyaux sont intégrées et les tuyaux en PVC-U sont connectés par des unions (raccords à glissement).
Taille des tuyaux	OD20 (DN15-½") , OD25 (DN20-¾") , OD32 (DN25-1") ,OD40 (DN32-1½")
Matériau de la section de tuyau	UPVC
Température du milieu	0°C-60°
Température de fonctionnement	-10°C-50°C
Humidité ambiante	Humidité relative 0 %-95 %, sans condensation
Viscosité applicable	<300CST (mm²/s)
Longueur du câble	Standard : 2 m (6,6 pieds). Il peut être allongé jusqu'à 20 m (66 pieds)

Installation

1. Couper le tuyau
	Selon les exigences de sélection du point d'installation, coupez une section du tuyau à l'emplacement d'installation.
2. Insérer les écrous dans le tuyau
	Dévisser les deux écrous du compteur et les insérer dans le tuyau.
3. Coller les raccords de tuyaux
	Appliquer de la colle PVC sur les deux raccords de tuyaux de l'instrument et les brancher dans les tuyaux.
4. Installer le débitmètre
	Placer le compteur au milieu et serrer l'écrou pour terminer l'installation ; faire attention au sens d'écoulement lors de l'installation.
5. Mettre sous tension et exécuter
	Connecter l'autre extrémité du câble à une alimentation 24V DC, mettre sous tension et observer.

Emballage et accessoires

FL101 Débitmètre ultrasonique en ligne pour irrigation agricole 24V DC 10

Informations de commande

FL101	Code	Plage de taille de tuyau [DN &Pouce &OD]
	A	DN15			1/2"	OD20
	B	DN20			3/4"	OD25
	C	DN25			1"	OD32
	D	DN32			1-1/4"	OD40
		Code	Mode de sortie
		1	4-20mA,RS485,OCT Impulsion,Relais
			Code	Longueur du câble
			L	6.6ft(2m)(Si aucun choix, il sera par défaut)
			L+	sur demande autres longueurs

FL101

Informations de commande complètes
