Mettre en évidence:
Débitmètre à ultrasons pour grands tuyaux
, Fluxomètres à ultrasons pour irrigation agricole
, Émetteur à ultrasons à gros tuyaux
Flow Range: |
±0.1m/s ~ ±5m/s(±0.328ft/s ~ ±16ft/s) |
Accuracy: |
Valued ±2% |
Repeatability: |
0.40% |
Pipe Diameter Range(Optional): |
OD110～OD220 |
Measuring Medium: |
Water, Sea water, Oil |
Pipe Material(Optional): |
Carbon steel, stainless steel, PVC |
Communication Interface: |
RS485 communication interface, support Modbus protocol |
Power Supply: |
24V DC |
Keyboard: |
4 touch keys |
Display: |
In-built Backlit OLED 128*64 dot-matrix displays |
Réglage des débits par ultrasons pour l'irrigation agricole TM601 Plus
TM601 Plus Flowmètre à ultrasons à serrage
Tableaux ultrasoniques de type compact compacts.
Description du produit
TM601 Plus est un débitmètre spécialement conçu pour les machines de nettoyage à ultrasons
1. ne prend que 1 min pour terminer l'installation et démarrer la mesure
2. Aucune modification supplémentaire du pipeline, et l'installation et la mesure ne peuvent être effectuées en fonction des instructions de fonctionnement.
3. Il peut être installé et utilisé sans arrêter la production, sans aucune modification du pipeline, et sans perte de pression
4. Affichage OLED (128x 64px), même dans l'environnement sombre a le meilleur affichage
5. Convient pour une variété de pipelines: tuyaux en acier inoxydable, tuyaux en acier en carbone, tuyaux en cuivre, PVC, PVDF, PPR, PPH, HDPE, etc.
Avantage et fonctionnalité
- Aucune modification du tuyau nécessaire
Les difficultés couramment associées à l'installation d'un nouveau débitmètre ultrasonique sont éliminées par simple serrage. Cette conception élimine la nécessité de couper le tuyau, de fermer le tournant des tuyaux, d'arrêter la production, d'offrir des coûts supplémentaires et bien plus encore.
- Installation de type snap-on
L'unité principale (écran d'affichage) a une installation très spéciale et facile. Son dos a un design instantané. Il peut être facilement installé en le serrant simplement sur un pince à tuyaux qui peut accueillir la boucle sur le dos.

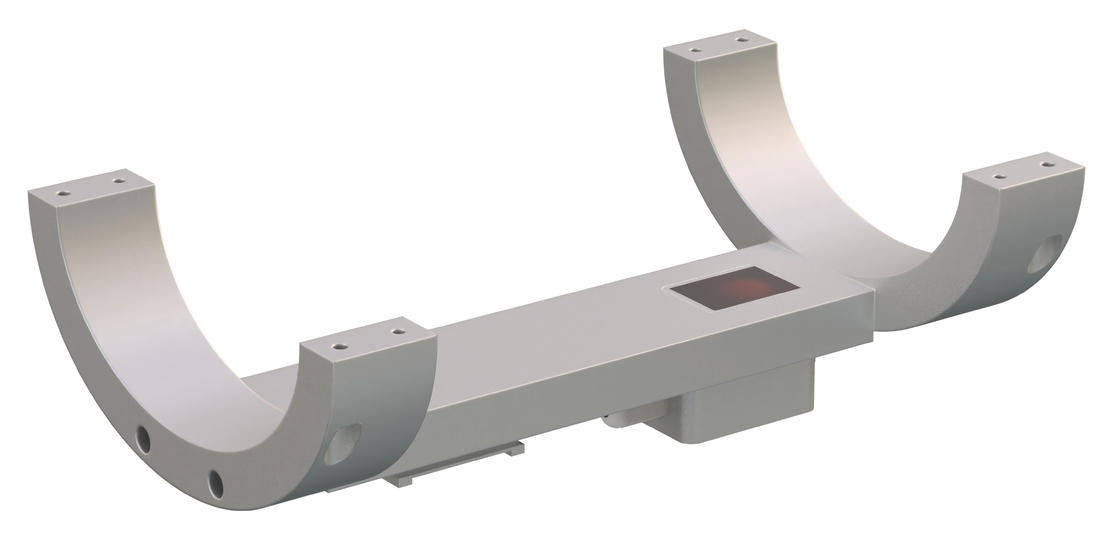

- GRANDE TIME DE PIPE, Big Pipe Pinmp
Afin d'adapter un diamètre de tuyau plus grand, TM601 Plus correspond également au collier de tuyau qui peut respecter ce type de taille. Le capteur est situé respectivement dans le support supérieur et le support inférieur, ce qui peut mesurer pleinement la vitesse d'écoulement et les liquides. La conception unique est plus adaptée à un environnement d'application complexe.
Caractéristiques
| Taux de vitesse |
0,328 ft / s ～ ± 16 pieds / s (0,1 m / s ～ ± 5 m / s) |
| Précision |
± 2,0% |
| Taille de tuyau |
DN100 DN125 DN160 DN200 |
| Liquide |
Eau ordinaire, eau de mer, refroidissement / eau chaude, alcool. |
| Matériau de tuyau |
PVC, acier inoxydable, acier au carbone, cuivre.… |
| Alimentation électrique |
9 ～ 36V DC, maximum 500mA |
| Communication |
Protocole de support Modbus, RS485 |
| Sortie analogique |
4-20mA, maximum 750Ω |
| Sortie d'alarme |
Fonction d'alarme de limite supérieure et inférieure octobre (facultative) |
| Afficher |
Écran d'affichage Dot-Matrix OLED 128 * 64 |
| Panneau clé |
Quatre boutons tactiles |
| Unité d'écoulement |
Sélection de l'unité métrique de support, mètres cubes (M³), litres (L), Gallons USA (GAL). |
| Time |
/ heure, / min, l'unité par défaut d'usine est des mètres cubes par heure. |
| Total jetant quotidien, mensuel et annuel |
| Température |
Ambient: 14F ～ + 122F (-10 ℃～ + 50 ℃) |
| Liquide: 14f ～ + 122f (-10 ℃～ + 50 ℃) |
| Humidité ambiante |
RH 0 ～ 95%, pas de condensation |
| Matériel de logement |
Alliage d'aluminium, traitement usiné CNC |
| Taux de protection |
Ip54 |
| Longueur de câble |
Norme de 6,6 pieds (2m) |
La plage de taille de tuyau et le tableau de référence de la plage d'écoulement
| DN |
Dyerne |
Gamme OD |
Pouce |
Gamme de flux |
| DN100 |
OD110 |
108 mm-116 mm |
4 " |
2,917 ～ 145,858 m / h |
| 48.619 ～ 2430.963 L / Min |
| 12.844 ～ 642.194 GAL / MIR |
| DN125 |
OD140 |
132 mm-142 mm |
5 " |
4,558 ～ 227,903 m³ / h |
| 75.968 ～ 3798.380 I / min |
| 20.069 ～ 1003.429 gal / min |
| DN150 |
OD160 |
158 mm-168 mm |
6 " |
6,564 ～ 328.180 m³ / h |
| 109.393 ～ 5469.666 l / min |
| 28.889 ～ 1444.938 GAL / MIN |
| DN220 |
OD220 |
218 mm-228 mm |
8 " |
11.669 ～ 583.431 m³ / h |
| 194.477 ～ 9723.852 I / min |
| 51.376 ～ 2568.778 GAL / MIN |
