Intégrez le compteur de débit par ultrasons ST505 dans votre système de gestion

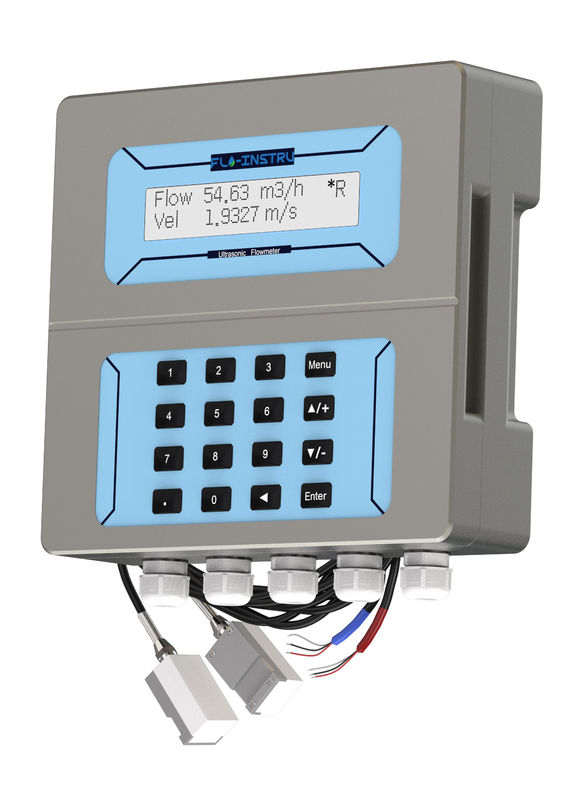

ST505 Débitmètre à ultrasons stationnaire

Intégrer dans votre système de gestion pour fournir des services de mesure à distance.

Informations sur le produit

Le débitmètre à ultrasons ST505 utilise la technologie de traitement du signal numérique la plus fiable, transmettant la mesure du débit pour un large éventail de liquides et de tuyaux avec une grande précision et fiabilité.Combiné avec le transducteur de performances exceptionnelles avec un matériau de niveau industriel supérieur, les instruments Flo peuvent travailler longtemps sans aucun souci.


Les options d'affichage des menus rendent l'utilisation des instruments très pratique.

Le débitmètre à ultrasons ST505 est basé sur la technologie Transit-Time, qui a une grande précision de mesure.qui peut collecter des données de débit simplement en le serrant à l'extérieur du tuyau, et il n'entrera jamais en contact avec le fluide, et ne causera pas de pollution du liquide, de réduction de pression, de fuite, etc.

◆Les avantages

• Mesure le débit réel et la consommation totale de divers liquides.
• Aucune perte de contrôle des processus, aucune optimisation des actifs et de l'efficacité, aucun temps d'arrêt ou dépense liée à l'étalonnage.
• Les algorithmes de traitement adaptatif des signaux optimisent les performances, garantissant une mesure précise, même dans des conditions de débit difficiles.
• Interface d'affichage claire et écran LCD avec fonction d'alarme, facile à utiliser et à déboguer.
• Utiliser la technologie ultrasonique de transit pour réaliser une mesure bidirectionnelle du débit en mesurant avec précision le temps qu'il faut aux signaux ultrasoniques pour se déplacer en amont et en aval.
• Utiliser les capacités d'enregistrement des données pour analyser les schémas de flux historiques afin d'optimiser le système.
• Un clavier intégré et un système de menu simple pour une programmation rapide et facile du diamètre du tuyau, du matériau du tuyau, du type de liquide et des unités de mesure.

Caractéristiques du produit

◆Dimension

Émetteur

Transducteur

Les informations techniques

◆Paramètre

Installation

◆Méthode V

La méthode "V" est considérée comme la méthode standard. Elle donne généralement une lecture plus précise et est utilisée sur des diamètres de tuyaux allant de 25 mm à 400 mm ((1' ~ 16' ').c'est pratique à utiliser, mais nécessite toujours une installation correcte du transducteur, un contact sur le tuyau à la ligne centrale du tuyau et un espacement égal de chaque côté de la ligne centrale.

◆Méthode Z

Le signal transmis dans une installation de la méthode "Z" a une diminution de l'atténuation par rapport à un émetteur de signal de la méthode "V".C'est parce que la méthode "Z" utilise un signal directement transmis (plutôt que réfléchi) qui traverse le liquide une seule foisLa méthode "Z" est capable de mesurer sur des tuyaux de diamètres allant de 100 mm à 3000 mm (~ 120 mm).

◆Métode N

Avec la méthode "N", les ondes sonores traversent le fluide deux fois et rebondissent trois fois sur les parois du tuyau.La précision de mesure peut être améliorée en allongeant la distance de transit avec la méthode "N" (peu utilisée).

◆Méthode W

Comme pour le "N", la précision de mesure peut également être améliorée en allongeant la distance de transit avec la méthode "W".L'onde sonore traverse le fluide quatre fois et rebondit quatre fois sur les parois du tuyau. Il convient à de très petites tuyaux ((diamètre inférieur à 50 mm/2 '').

Emballage et accessoire

Informations relatives à la commande
