Détails de produit
Lieu d'origine: Shenzhen, en Chine
Nom de marque: Flo-Instru
Certification: ISO:9001, CE
Numéro de modèle: Pour les véhicules à moteur
Conditions de paiement et d'expédition
Quantité de commande min: 1
Détails d'emballage: Emballage conventionnel
Délai de livraison: 3 à 5 jours ouvrables
Conditions de paiement: T/T
Plage de débit: |
0La fréquence d'écoulement de l'air doit être supérieure ou égale à 0,8 m/s. |
Précision: |
Valorisé ±2 % |
Région de diamètre du tuyau (facultatif): |
DN6 DN100 |
Mesure du milieu: |
De l'eau ordinaire, de l'eau de mer, de l'eau chaude ou froide, de l'alcool... |
Matériel de tuyau (facultatif): |
Acier au carbone, acier inoxydable, PVC |
Interface de communication: |
Interface de communication RS485, prise en charge du protocole Modbus |
Énergie: |
24 V en courant continu |
Le clavier: |
4 touches tactiles |
Affichage: |
Écran d'affichage en matrice de points OLED 320*240 |
Plage de débit: |
0La fréquence d'écoulement de l'air doit être supérieure ou égale à 0,8 m/s. |
Précision: |
Valorisé ±2 % |
Région de diamètre du tuyau (facultatif): |
DN6 DN100 |
Mesure du milieu: |
De l'eau ordinaire, de l'eau de mer, de l'eau chaude ou froide, de l'alcool... |
Matériel de tuyau (facultatif): |
Acier au carbone, acier inoxydable, PVC |
Interface de communication: |
Interface de communication RS485, prise en charge du protocole Modbus |
Énergie: |
24 V en courant continu |
Le clavier: |
4 touches tactiles |
Affichage: |
Écran d'affichage en matrice de points OLED 320*240 |
TM605 Débitmètre à ultrasons compact

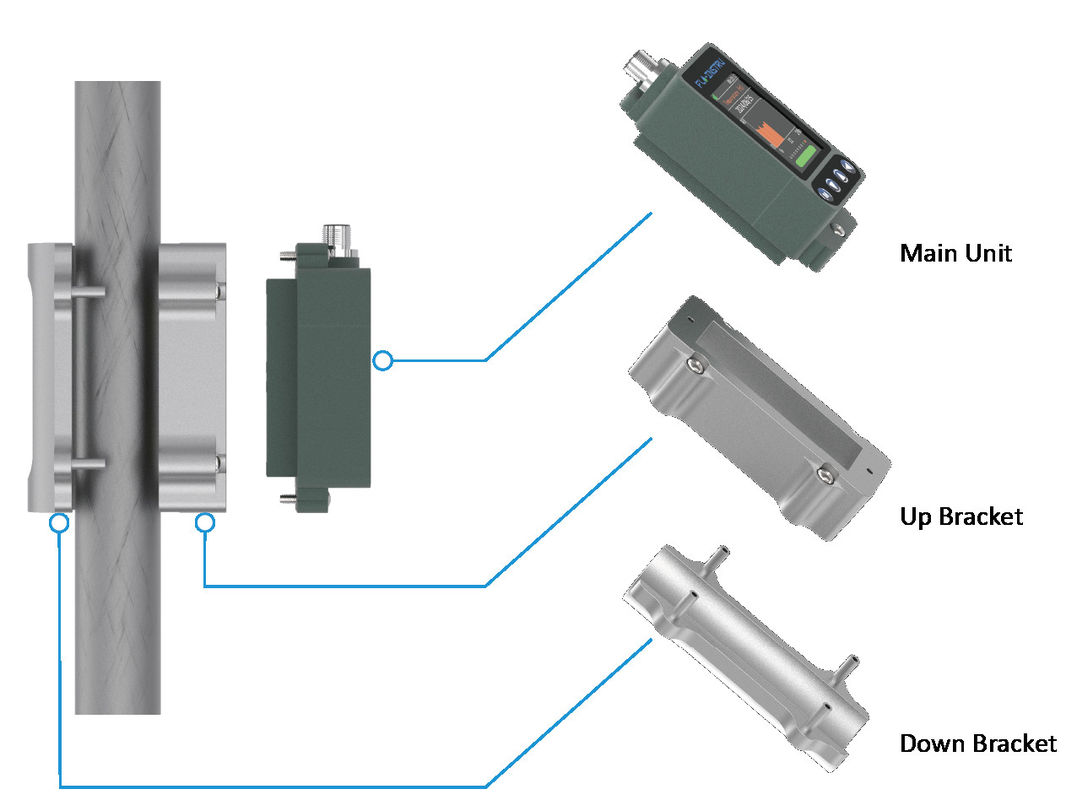

Les débitmètres à ultrasons de type compact à pince.
Description du produit
Le TM605 est un débitmètre à ultrasons intégré, spécialement conçu pour répondre à un diamètre de tuyau de petite à moyenne taille.TM605 a développé et adopté le principe ultrasonique de transit-méthode de différence de temps envoie et reçoit des signaux ultrasoniques à travers le capteurLorsque le signal ultrasonique est transmis et reçu à travers le liquide circulant, il y aura une valeur de différence entre le courant avant et le courant après,qui peut être utilisé pour calculer le débit et la vitesse.
Avantages et caractéristiques
Les spécifications
| Taux de vitesse | 0.328 pieds/s ± 16 pieds/s (< 0,1 m/s ± 5 m/s) |
| Précision | ± 2,0% |
| Taille du tuyau | DN6 DN8 DN10 DN15 DN20 DN25 DN32 |
| DN40 DN50 DN65 DN80 DN100 | |
| Liquide | De l'eau ordinaire, de l'eau de mer, de l'eau chaude et de refroidissement, de l'alcool... |
| Matériau des tuyaux | PVC, acier inoxydable, acier au carbone, cuivre... |
| Énergie | 24 V de courant continu, maximum 500 mA |
| La communication | Prise en charge du protocole MODBUS, RS485 |
| Sortie analogique | 4 à 20 mA, maximum 750Ω |
| Sortie d'alarme | Fonction d'alarme de la limite supérieure et inférieure du relais, OCT |
| Affichage | Écran d'affichage en matrice de points OLED 320*240 |
| Panneau des touches | Quatre boutons tactiles |
| Unité de débit | Prise en charge de la sélection de l'unité métrique, M3 (m3), litres (l), gallons (gal). |
| Unité de temps | L'unité par défaut de l'usine est de m3 par heure. |
| Total des flux quotidiens, mensuels et annuels | |
| Température | Environement: 32°F+122°F ((0°C+50°C) |
| Liquide: 32F+122F ((0°C+50°C) | |
| Humidité ambiante | RH 0 ≈ 95%, pas de condensation |
| Matériel de logement | Alliage d'aluminium,traitement CNC |
| Taux de protection | Pour la protection contre la corrosion |
| Longueur du câble | 6.6ft (2m) norme |
Tableau de référence de la plage de taille des tuyaux et de la plage de débit
| Diamètre | DN | Dans. | Dimension de diamètre ((mm) | - Je vous en prie. (m3/h) |
Je suis désolé. (m3/h) |
- Je vous en prie. (L/min) |
Je suis désolé. (L/min) |
| Φ9.53 | DN6 | 1/8" | 9 à 12 | 0.02 | 0.7 | 0.4 | 12 |
| Φ12.7 | DN8 | Un quart de pouce | 12 à 15 | 0.05 | 1.7 | 0.9 | 28 |
| Φ15 | DN10 | 3/8" | 15 à 18 | 0.09 | 3.0 | 1.5 | 49 |
| Φ20 | DN15 | Une demi-pouce. | 18 à 21 | 0.06 | 3.2 | 1.1 | 53 |
| Φ25 | DN20 | 3/4" | 21 à 28 | 0.11 | 5.7 | 1.9 | 94 |
| Φ32 | DN25 | 1 pouce | 28 à 36 | 0.18 | 8.8 | 2.9 | 147 |
| Φ40 | DN32 | 1 à 4 pouces. | 36 à 44 | 0.29 | 14 | 4.8 | 241 |
| Φ50 | DN40 | 1 à 2 pouces | 44 à 52 | 0.45 | 23 | 7.5 | 377 |
| Φ63 | DN50 | 2 " | 52 à 66 | 0.71 | 35 | 12 | 589 |
| Φ75 | DN65 | 2 1/2 " | 66 à 80 | 1.2 | 60 | 20 | 995 |
| Φ90 | DN80 | 3 pouces | 80 à 95 | 1.8 | 90 | 30 | 1508 |
| Φ110 | DN100 | 4 pouces | 100 à 115 | 2.8 | 141 | 47 | 2356 |
