Name: FL101 serrage sur l'eau chaude du débitmètre à ultrasons
Brand: Flo-Instruments Co., Ltd
SKU: FL101
Price: Négociable USD
Availability: InStock

Détails de produit

Lieu d'origine: Shenzhen, Chine

Nom de marque: Flo-Instru

Certification: ISO:9001, CE

Numéro de modèle: FL101

Conditions de paiement et d'expédition

Quantité de commande min: 1

Détails d'emballage: Emballage conventionnel

Délai de livraison: 3-5 jours ouvrables

Conditions de paiement: T/T

Obtenez le meilleur prix

Détails de produit

Description de produit

Mettre en évidence:
                                                                                                                                                                                                                                                Débitmètre ultrasonique à pince LCD IPS 1, 54", Débitmètre ultrasonique en ligne de précision ± 1


Afficher:	Écran LCD 1,54'' 240*240 IPS, rotation à 360°	Plage de débit:	0.1m/s ~ 10m/s
Alimentation:	24 V CC	Interface de communication:	RS485, prise en charge du protocole Modbus RTU
Précision:	±1,0 %	Plage de diamètre de tuyau:	Le produit doit être présenté dans un emballage de qualité supérieure.

Afficher:	Écran LCD 1,54'' 240*240 IPS, rotation à 360°
Plage de débit:	0.1m/s ~ 10m/s
Alimentation:	24 V CC
Interface de communication:	RS485, prise en charge du protocole Modbus RTU
Précision:	±1,0 %
Plage de diamètre de tuyau:	Le produit doit être présenté dans un emballage de qualité supérieure.

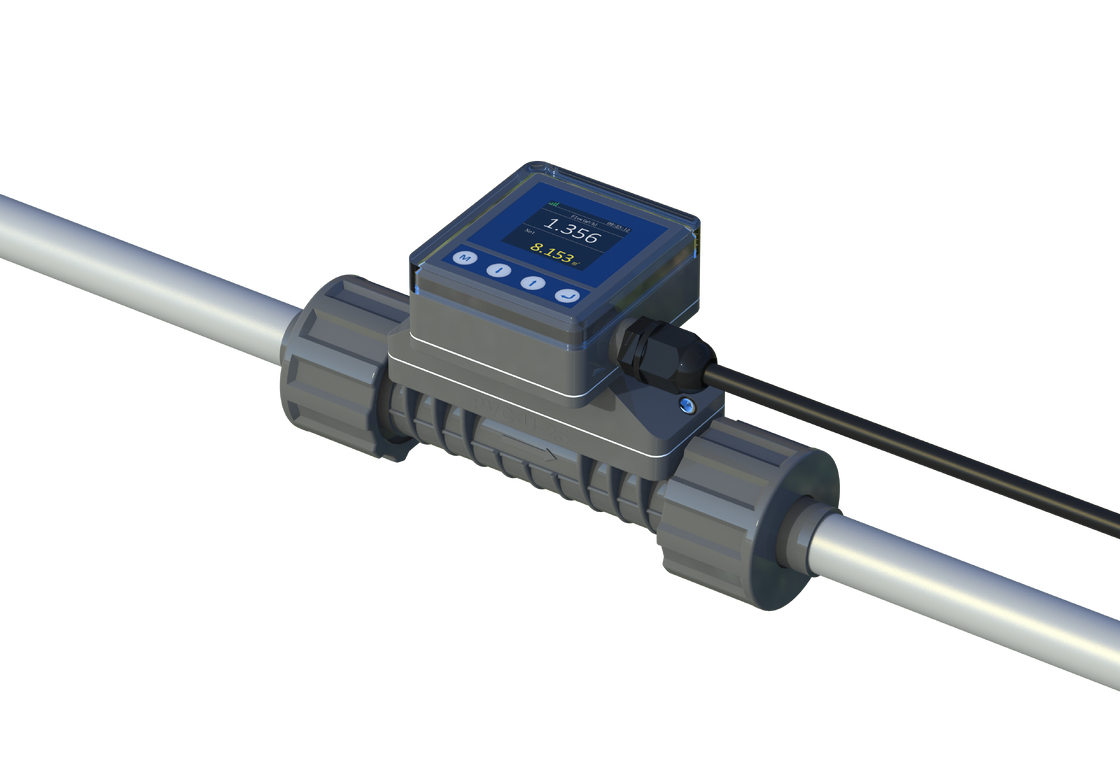

FL101 serrage sur l'eau chaude du débitmètre à ultrasons

FL101 Débitmètre à ultrasons à pince pour eau chaude

Présentation du produit

Le FL101 est spécialement conçu pour mesurer le débit de divers liquides dans les tuyauteries, permettant une mesure de débit en temps réel dans les processus de production. L'instrument émet des signaux numériques, des signaux analogiques, etc., pour faciliter la mesure et le contrôle des processus de production.

Avec les exigences de mise à niveau industrielle, les instruments nécessitent des sorties riches pour l'automatisation. Les débitmètres traditionnels ont souvent des sorties limitées qui ne peuvent pas répondre aux besoins sur site et nécessitent un remplacement aux positions d'origine. Flo-Instruments présente un débitmètre en ligne avec une conception de tuyau droit complet, aucune perte de pression, une connexion à double union et une installation simple.

Avantages clés

Affichage avancé

Écran OLED à quatre lignes affichant la date, le signal, les données instantanées et accumulées. Visibilité claire dans les environnements peu éclairés et sombres.

Interface conviviale

Méthode de menu déroulant innovante avec quatre boutons tactiles pour une configuration facile. Prend en charge le passage entre le chinois simplifié, le chinois traditionnel et l'anglais.

Construction robuste

Classé IP66 avec structure moulée par injection. Connexion à double union pour une installation facile et fiable.

Dimensions du produit

Modèle	Diamètre nominal du tuyau	L	A	B	C	D
PVC-U-20	DN15	146	182	53.5	93.7	20
PVC-U-25	DN20	149	189	57.3	98.2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118.5	40

Unité: mm
Remarque: "L" est la longueur de la section de tuyau coupée lors de l'installation ; "D" est le diamètre extérieur de la section de tuyau installée.

Milieux compatibles

Depuis son introduction sur le marché, ce produit est largement utilisé dans l'industrie des équipements de nettoyage. En raison de sa simplicité d'installation, de son fonctionnement et de ses performances de mesure fiables, il continue de s'étendre à de nouvelles industries.

Principales industries: semi-conducteurs, alimentation, médecine, eau potable, détergents, impression et teinture, produits chimiques, etc.

Exemples de milieux mesurés

Acide sulfurique dilué
Alcool
Hydrocarbure
Alcool
Chlorure de sodium
Carbonate de sodium
Triéthylamine
Éthylènediamine
Oxyde de propylène

À mesure que le marché s'étend, nous continuons à découvrir de nouveaux milieux mesurables. Nous encourageons les utilisateurs à partager leurs applications pour nous aider à enrichir et améliorer continuellement nos produits.

Critères de milieux mesurables

Débit stable dans la tuyauterie
Pression maintenue à 0,3 MPa
Aucune bulle (cavitation) générée par le débit

De nombreux autres milieux ont été mesurés - bienvenue à consulter.

Spécifications techniques

Nom du produit Débitmètre à ultrasons en ligne FL101

Précision ±1,0 % (0,3 m/s ~ 5,0 m/s)

Vitesse d'écoulement 0,1 m/s ~ 10,0 m/s

Linéarité ±1,0 % (0,3 m/s - 5,0 m/s)

Répétabilité 0,40 %

Temps de réponse 500 ms

Affichage de l'écran LCD IPS 1,54" 240*240 rotation à 360°

Langue du menu Chinois simplifié/Chinois traditionnel/Anglais

Unité d'affichage m³/h, LPM, ml/min, GPM, LPH

Données d'affichage Débit instantané, vitesse, volume net cumulé, volume cumulé unique, valeurs maximales/minimales journalières

Totalisateur Totalisateur de débit à 7 chiffres

Données cumulées 10 ans 64 mois 64 jours

Touche de fonctionnement Quatre boutons tactiles

Batterie de calendrier CR1220

Alimentation 24VDC@3W

Sortie analogique 4-20mA, charge maximale 600Ω

Interface de communication RS485, prend en charge le protocole ModBus RTU

Sortie relais (Optionnel) 30VDC@1A, fréquence de commutation inférieure à 2Hz

Milieux Eau, solutions, réactifs chimiques (impuretés ≤ 4 %), etc.

Niveau de protection IP66

Méthode d'installation Sections de tuyau intégrées, tuyaux PVC-U connectés par des unions

Taille du tuyau OD20 (DN15-½"), OD25 (DN20-¾"), OD32 (DN25-1"), OD40 (DN32-1¼")

Matériau de la section de tuyau UPVC

Température du milieu 0°C-60°C

Température de fonctionnement -10°C-50°C

Humidité ambiante Humidité relative 0%-95%, sans condensation

Viscosité applicable <300CST (mm²/s)

Longueur du câble Standard : 2m(6,6ft). Peut être rallongé jusqu'à 20m(66ft)

Guide d'installation

1. Coupe du tuyau

Selon les exigences de sélection du point d'installation, coupez une section du tuyau à l'emplacement d'installation.

2. Insérez les écrous dans le tuyau

Desserrez les deux écrous du compteur et insérez-les dans le tuyau.

3. Collez les raccords de tuyau

Appliquez de la colle PVC sur les deux raccords de tuyau de l'instrument et branchez-les dans les tuyaux.

4. Installez le débitmètre

Placez le compteur au milieu et serrez l'écrou pour terminer l'installation. Faites attention au sens d'écoulement pendant l'installation.

5. Mise sous tension et fonctionnement

Connectez l'autre extrémité du câble à une alimentation 24V DC, mettez sous tension et observez.

Emballage et accessoires

Informations de commande

FL101	Code	Plage de taille de tuyau [DN & Pouce & OD]
	A	DN15 \| 1/2" \| OD20
	B	DN20 \| 3/4" \| OD25
	C	DN25 \| 1" \| OD32
	D	DN32 \| 1-1/4" \| OD40

Code	Mode de sortie
1	4-20mA, RS485, Relais

Code	Longueur du câble
L	6,6 pieds (2 m) (Si aucun choix n'est fait, il sera par défaut)
L+	Sur demande autres longueurs

Exemple de commande complète: FL101 | A | 1 | L
