Mettre en évidence:
                                                                                                                                                                                                                                                Débitmètre ultrasonique à pince avec alimentation 24 V CC, Débitmètre à ultrasons en ligne avec interface de communication RS485, Débitmètre FL101 de précision ± 1


Alimentation:	24 V CC	Interface de communication:	RS485, prise en charge du protocole Modbus RTU
Plage de débit:	0.1m/s ~ 10m/s	Précision:	±1,0 %
Plage de diamètre de tuyau:	Le produit doit être présenté dans un emballage de qualité supérieure.	Afficher:	Écran LCD 1,54'' 240*240 IPS, rotation à 360°

Alimentation:	24 V CC
Interface de communication:	RS485, prise en charge du protocole Modbus RTU
Plage de débit:	0.1m/s ~ 10m/s
Précision:	±1,0 %
Plage de diamètre de tuyau:	Le produit doit être présenté dans un emballage de qualité supérieure.
Afficher:	Écran LCD 1,54'' 240*240 IPS, rotation à 360°

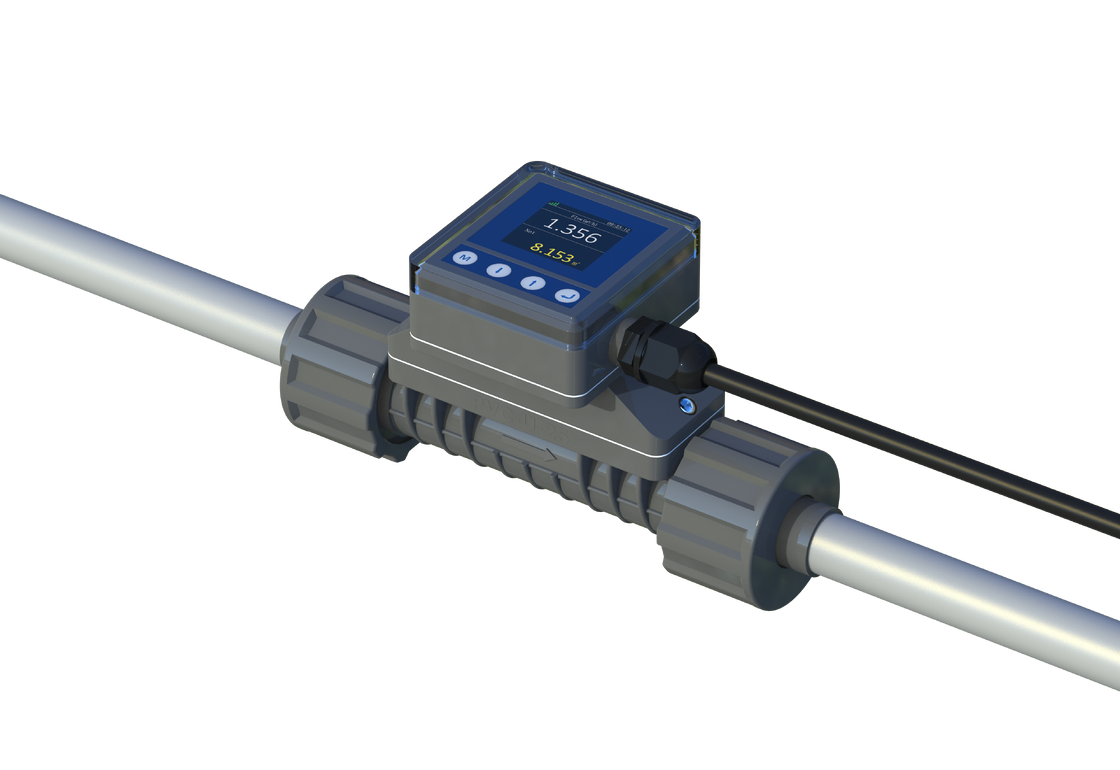

Débitmètre à pince FL101 pour huile

FL101 Serrage sur débitmètre pour huile

Vue d'ensemble du produit

Le débitmètre à ultrasons en ligne FL101 est spécialement conçu pour mesurer le débit de divers liquides dans les pipelines, ce qui permet de mesurer le débit en temps réel dans les processus de production.L'instrument produit des signaux numériques, des signaux analogiques et plus encore pour faciliter la mesure et le contrôle des processus de production.

Avec les exigences de modernisation industrielle qui exigent des sorties plus riches pour l'automatisation, les débitmètres traditionnels avec des sorties plus simples sont souvent en deçà.Flo-Instruments s'en occupe avec un débitmètre en ligne doté d'une conception de tuyau entièrement droite sans perte de pression, double connexion et simple installation.

Les principaux avantages

Mesure avancée

Puce de mesure avancée intégrée avec une résolution de temps allant jusqu'à 20ps

Affichage OLED à quatre lignes montrant la date, le signal, les données instantanées et accumulées

Visibilité claire dans les environnements à faible luminosité et à faible luminosité

Interface conviviale

Méthode de menu de liste déroulante innovante

Quatre boutons tactiles pour une configuration facile

Chinois simplifié, chinois traditionnel et anglais

Une construction robuste

Classification de protection IP66

Structure de moulage par injection

Connexion double pour une installation facile et fiable

Dimensions du produit

Modèle	Diamètre nominal du tuyau	L	Une	B. Pour	C	D
Pour le PVC-U-20	DN15	146	182	53.5	93.7	20
PVC-U-25	DN20	149	189	57.3	98.2	25
PVC-U-32	DN25	157	205	70	108	32
Pour le PVC-U-40	DN32	157	211	83	118.5	40

Unité:mm

Nom de l'organisme:"L" est la longueur de la section de tuyauterie coupée pendant l'installation; "D" est le diamètre extérieur de la section de tuyauterie installée.

Médias compatibles

Depuis son introduction sur le marché, ce produit est largement utilisé dans l'industrie des équipements de nettoyage.Il continue à se développer dans de nouvelles industries..

Principales industries:les produits chimiques, notamment les produits à base de semiconducteurs, les produits alimentaires, les médicaments, l'eau potable, les détergents, l'impression et la teinture.

Exemples de médias mesurés

Acide sulfurique dilué
Liqueur
Hydrocarbures
Alcool
Chlorure de sodium
Carbonate de sodium
Triéthylamine
Éthylénodiamine
Oxyde de propylène

À mesure que le marché s'élargit, nous continuons à découvrir de nouveaux supports mesurables. Nous encourageons les utilisateurs à partager des applications pour nous aider à enrichir et à améliorer continuellement nos produits.

Critères mesurables pour les médias:

Débit stable dans le pipeline
Pression maintenue à 0,3 MPa
Aucune bulle (cavitation) n'est générée en raison du débit

Beaucoup d'autres supports ont été mesurés - vous êtes invités à consulter pour des applications spécifiques.

Spécifications techniques

Nom du produit:FL101 Le débitmètre à ultrasons en ligne

Précision:± 1,0% (0,3 m/s à 5,0 m/s)

Vitesse de débit:0.1m/s~10.0m/s

Linearité:±1,0% (0,3 m/s à 5,0 m/s)

Répétabilité:0.40%

Temps de réponse:500 secondes

Affichage de l'écran:1.54" 240*240 IPS LCD à 360°

Langue du menu:Chinois simplifié/chinois traditionnel/anglais

Unité d' affichage:Prend en charge la sélection des unités métriques et impériales

Affichage des données:Débit instantané, vitesse de débit, volumes cumulés

Le total:Total de débit à 7 chiffres

Données cumulées:10 ans 64 mois 64 jours

Clé d' opération:Quatre boutons tactiles

La batterie du calendrier:Pour les appareils électroniques

Énergie électrique:Le système d'aiguillage doit être équipé d'un système de freinage.

Sortie analogique:4 à 20 mA, charge maximale 600Ω

Interface de communication:RS485, prise en charge du protocole ModBus RTU

Sortie du relais:(facultatif) 30VDC@1A

Les médias:L'eau, les solutions, les réactifs chimiques (impuretés ≤ 4%), etc.

Niveau de protection:Résistance à la corrosion

Méthode d'installation:Pièces de tuyauterie intégrées, tubes en PVC-U reliés par des joints

Taille du tuyau:Le nombre d'étoiles est calculé en fonction du nombre d'étoiles.

Matériau de section de tuyauterie:PTFE et autres matériaux

Température du support:0°C à 60°C

Température de fonctionnement:-10°C à 50°C

Humidité ambiante:Humidité relative de 0% à 95%, pas de condensation

Viscosité applicable:Le nombre de fois où les données sont utilisées est supérieur à:

Longueur du câble:Standard: 2m (6,6 pieds), extensible à 20m (6,6 pieds)

Guide de l'installation

Étape 1: couper le tuyau

Selon les exigences de sélection du point d'installation, couper une section du tuyau au lieu d'installation.

Étape 2: Insérer les noix dans le tuyau

Dévisser les deux écrous du compteur et les insérer dans le tuyau.

Étape 3: Joints de tuyaux à colle

Appliquez de la colle en PVC sur les deux joints de tuyauterie de l'instrument et branchez-les dans les tuyaux.

Étape 4: Installez le compteur de débit

Placez le compteur au milieu et serrez l'écrou pour terminer l'installation.

Étape 5: allumez et lancez

Connectez l'autre extrémité du câble à une alimentation en courant continu de 24 V, allumez et observez le fonctionnement.

Contenu de l' emballage

Informations relatives à la commande

FL101	Le code	Plage de taille du tuyau [DN & Inch & OD]
	Une	DN15 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2
	B. Pour	DN20 3/4" OD25 Je suis désolé.
	C	DN25 1 " OD32
	D	DN32 1/1/4" OD40 Je suis désolé.

Le code	Mode de sortie
1	4-20mA, RS485, relais

Le code	Longueur du câble
L	6.6ft(2m) - Par défaut si aucun choix n'est spécifié
L+	Autres longueurs disponibles sur demande

Exemple de commande complet:FL101 A 1 L est un jeu vidéo.
